概述：
IMD磁力氟塑料泵采用电机直联式结构，由中间支架支撑，结构紧凑 ，拆卸维护方便，性能范围宽：Q=5-130m3/h，H=18-50m；泵均采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料，大大降低了磁涡流损耗，可输送高浓度，密度大于1.80t/m3的强腐蚀介质；主要部件采用钢衬F46，泵体强度高，能耐所有强酸，强碱的腐蚀。
??? ????????? ????????? ????????? ????????? ????????? ????????? ????????? ????????? ??? 采用磁力驱动结构，杜绝了滴漏，绝不污染使用场地，特别适合于输送易燃、易爆、有毒、有挥发性及贵重介质。现已批量投放市场，在很多项目上替代了进口磁力泵。
取消了轴封、利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。
泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD 系列磁力泵为电机直联式，由中间支架支撑，结构紧凑、安装拆卸方便，安全节能。
用 途：
本产品广泛适用于：制酸制碱、石油化工、有色金属冶炼，汽车制造的酸洗工艺，农药、染料、医药、造纸，电镀，稀土分离、无线电等行业。适用温度：-20°C--100°C。
型号意义：
|
IMD80-65-140F（A） |
IMD |
磁力驱动的离心泵 |
80 |
泵进口直径是80mm |
65 |
泵出口直径是65mm |
140 |
叶轮名义直径是140mm |
F |
过流部件材质为氟塑料合金 |
A |
表示区分代号 |
|

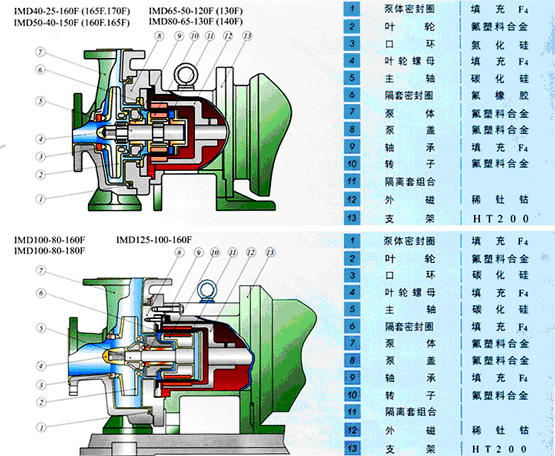

结构与材料：
|
| 性能参数 |
|
型 号 |
流量(m3/h) |
扬 程
(m) |
汽蚀余量
(m) |
转 速
(r/min) |
口径? (mm) |
电机功率
(Kw) |
进口 |
出口 |
IMD40-25-150F |
6 |
30 |
3 |
2900 |
40 |
25 |
3 |
IMD40-25-160F |
6 |
34 |
3 |
2900 |
40 |
25 |
3 |
IMD40-25-170F |
6 |
39 |
3 |
2900 |
40 |
25 |
4 |
IMD50-40-140F |
15 |
26 |
3.5 |
2900 |
50 |
40 |
5.5 |
IMD50-40-150F |
15 |
30 |
3.5 |
2900 |
50 |
40 |
5.5 |
IMD50-40-160F |
15 |
34 |
3.5 |
2900 |
50 |
40 |
5.5 |
IMD50-40-165F |
15 |
39 |
3.5 |
2900 |
50 |
40 |
5.5 |
IMD50-32-200F |
12.5 |
50 |
3.5 |
2900 |
50 |
32 |
7.5 |
IMD65-50-130F |
30 |
19 |
4 |
2900 |
65 |
50 |
5.5 |
IMD65-40-200F |
25 |
50 |
4 |
2900 |
65 |
40 |
11 |
IMD80-65-120F |
60 |
17 |
4 |
2900 |
80 |
65 |
11 |
IMD80-65-140F |
60 |
25 |
4 |
2900 |
80 |
65 |
11 |
IMD80-50-200F |
50 |
50 |
5 |
2900 |
80 |
50 |
18.5 |
IMD100-80-160F |
100 |
32 |
5 |
2900 |
100 |
80 |
30 |
IMD100-80-180F |
100 |
40 |
5 |
2900 |
100 |
80 |
30 |
IMD125-100-160F |
130 |
20 |
6 |
2900 |
125 |
100 |
30 |
|
| |
|
|
